JHH3本安电路分线盒

1.概述

JHH3本安电路分线盒（以下简称分线盒）是一种和煤矿井下各种机电设备及监控、通讯等系统的本安电路中，配套使用的专用分线盒。该分线盒有3个出线口。该分线盒防爆性能良好，非常适宜在含有瓦斯或煤尘爆炸危险的煤矿井下及其他危险场所中使用。

2.工作原理

    JHH3本安电路分线盒是一个不含任何贮能元件的无源器件。正常运行时，所产生的火花、电弧和危险温度均不点燃甲烷空气混合物，符合GB3836.4-2010中本安设备的规定。该分线盒是一个长方形壳体，连接电缆通过航空插件接进入壳体内部，实现合理对接。达到防爆要求。

3.型号命名与分类

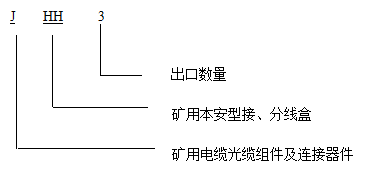

3.1型号命名

3.2分类：

分线盒符合GB 3836.4-2010中规定的简单设备，其防爆型式为矿用本质安全型，防爆标志为“ExibⅠ Mb”。

4.技术要求

4.1 一般要求

分线盒应符合Q/WPF02-2016标准的规定，并按照规定的程序批准的图样和技术文件制造。

4.2环境条件：

4.2.1 分线盒应在下列环境条件下工作：

环境温度：(-20~40)℃

湿度：≤95%

环境大气压：86kPa~110kPa

有振动、冲击、淋水及有煤尘与瓦斯爆炸性气体混合物的煤矿井下。

4.2.2贮存温度：－40℃~＋60℃

4.3 主要技术参数

4.3.1   接触电阻：常态下不大于0.01Ω，振动与冲击试验后不大于0.05Ω。

4.3.2   接点容量：最高工作电压为：60V.DC、**工作电流：3.0A。

4.3.3 外形尺寸：100mm×70mm×50mm

4.3.4 重量：≤0.3kg

5.使用方法

用户在得到分线盒后，应立即检查是否有因运输的原因 而引起的部件损坏。然后关闭电源，按照说明书的要求，安装到规定的地方。送电之前先检查连线是否有误，请注意：在输入直流电时不要把正负极性接错！通电检查连接是否可靠，测试配接设备通电后其应具备的性能是否正常，说明连接是否成功。

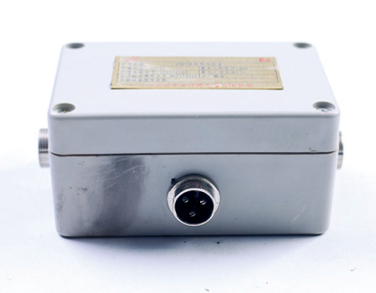

接线盒示意图：

6. 故障原因及排除方法
