1 概述
1.1 ZJB24 机车安全带报警装置（以下简称装置）是一种在含有瓦斯或煤尘等爆炸性危险的煤矿井下运行的运输机车驾驶座位上安全带系好与否的专用报警装置。当运输车辆座位上未坐人时，没有报警声音。当座位坐上人时，未系好安全带时，会触发座椅下面的 GAY12矿用本安型安全带压力传感器，我们的 KXY（A）矿用本安型音箱就会报警，发出“请系好安全带”的提示；当座位上的人员系好 AKKB 矿用本安型安全带卡扣开关后，报警信号断开，报警声音消失，以此提示驾乘人员系好安全带再出发。从而提高了许多运输机车人员的安全保障水平。规范了机车本应具备的安全带信号设备。填补了矿用防爆机车安全带的空白！
2．型号命名与组成
2.1 型号命名

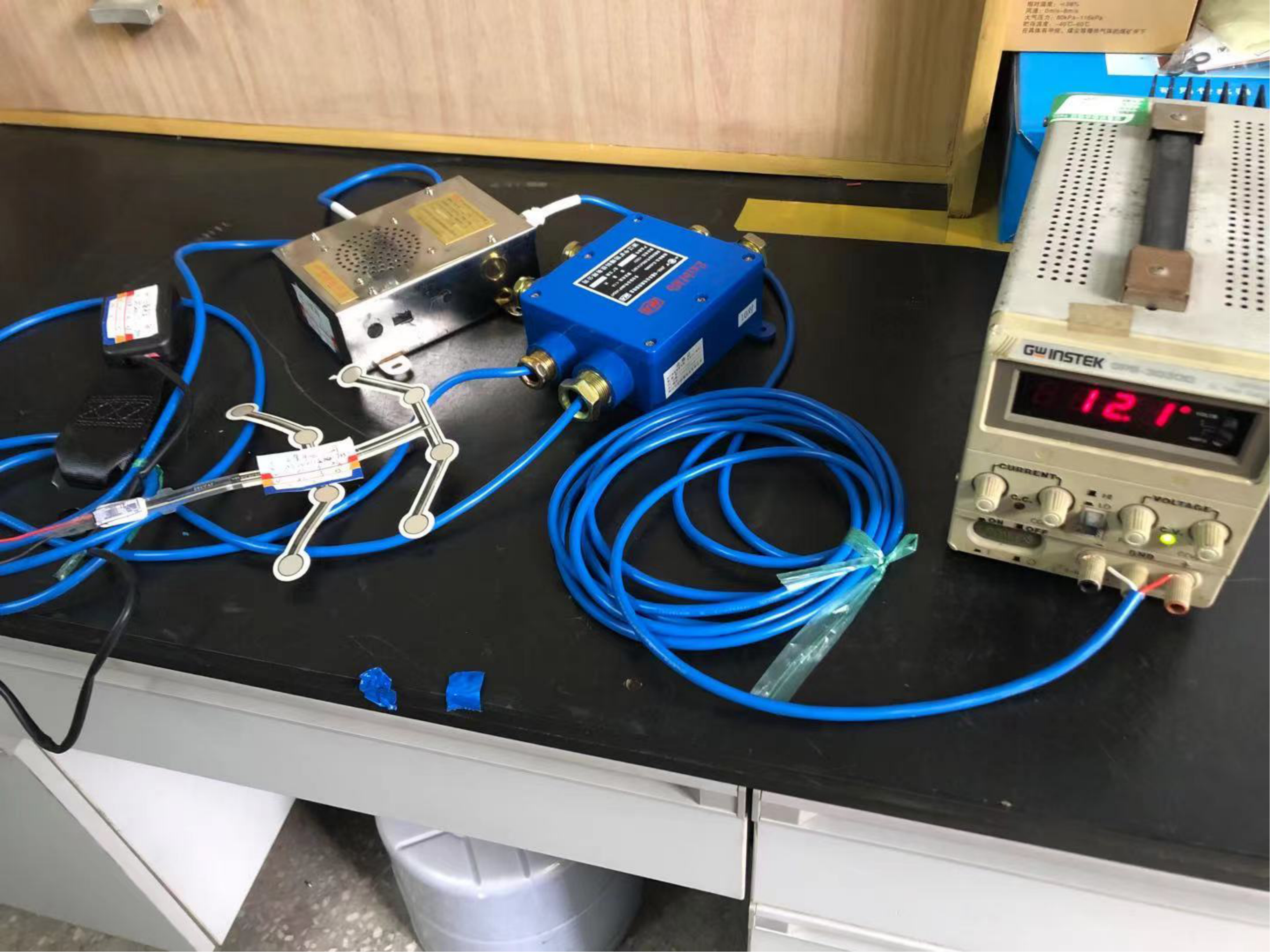

2.2 装置的组成见附录 A。
本装置由 1 台 KZC24/24 矿用浇封兼本质安全型信号转换器、
2 台 KXY12(A)矿用本安型音箱、
8 台 JHH6 本安电路用接线盒、
30 个 KAY12 矿用本安型安全带压力开关、
30 个 AKKB 矿用本安型安全带卡扣开关组成。
2.3 功能：压力开关按照图 1 的方式连接成功后，调入 24V 电压连接 KZC24/24 矿用浇封兼本质安全型信号转换器，信号转换器输出 12V 之后，如图连接后设备，当压力开关没有压力时，没有报警声音。当压力开关承受 300KG 以内的压力时，且安全带卡扣开关未断开时，音箱会发出“请系好安全带”的提示；当安全带卡扣开关断开后，报警信号断开，报警声音消失。
2.4 矿用电缆分布参数：
R:12.6Ω/Km
L:0.8mH/Km
C:0.06μF/Km
3．环境条件
3．1 本装置应在下列环境条件下工作：
环境温度：0~40℃
相对湿度：≤95%（在 25℃时）
环境大气压：86kPa~110kPa
含有瓦斯或煤尘等爆炸性危险的煤矿井下。
3.2 贮存温度：－40℃~＋60℃。
4.主要技术指标
4. 1 装置的主要技术指标
额定输入电压： 24V DC（由煤矿井下防爆机车蓄电瓶供电）
**输入电流： 10.0 A
电压波动范围： 输入电压标称值的 80﹪～120﹪
**功率： 240W
话音声强：≥85dB（A）
**组成负载：KZC24/24 矿用浇封兼本质安全型信号转换器的 2 路 12.6V/1.66A 本安输出各接 1 台 KXY12(A)矿用本安型音箱；KXY12(A)矿用本安型音箱控制端与 8 个接线盒、30 个 KAY12 矿用本安型安全带压力开关和 30 个 AKKB 矿用本安型安全带卡扣开关连接。
4. 2 KZC24/24 矿用浇封兼本质安全型信号转换器的技术指标
额定输入电压： 24V DC（由煤矿井下防爆机车蓄电瓶供电）
**输入电流： 10.0 A
电压波动范围： 80﹪～120﹪
**功率： 240W
本安输出接口: 24 个
本安输出参数：
Uo：26 V DC 18.9V 12.6V 6.4V （每路本安输出）
Io：274mA 540mA 1.66A 2.25A
Lo：0.6mH 0.2mH 0.05mH 0.05mH
Co：0.4μF 1.5μF 10μF 30μF
本安电压波动范围：输入电压标称值的 85﹪～110﹪（每路本安输出）
外壳防护等级符合 GB/T4208-2017 中 IP54 的要求。
4. 3KXY12(A)矿用本安型音箱的技术指标
工作电压： 12.0 V ＤＣ
工作电流：≤600mA
本安参数：Ui:12.6V Ii:1.66A Ci: 0μF Li:0μH
外壳防护等级符合 GB/T4208-2017 中 IP54 的要求。
4.4 JHH6 本安电路用接线盒的技术指标
工作电压： 60.0 V ＤＣ
工作电流： 3A
外壳防护等级符合 GB/T4208-2017 中 IP54 的要求。
4.5 KAY12 矿用本安型安全带压力开关的技术指标
最高工作电压：24.0V DC **工作电流：2.0A。外壳防护等级符合 GB/T4208-2017 中 IP54 的要求。4.6 AKKB 矿用本安型安全带卡扣开关的技术指标
触点容量：24V/2A
防护等级符合 GB/T4208-2017 中 IP54 的要求。
5.安装与调试
5.1 装置的连接示意图见图 1。
5.2 装置的安装
用户在得到产品后，应立即检查是否有因运输的原因而引起的部件损坏。然后关闭设备信号，按照说明书的要求，安装到规定的地方。送电之前先检查连线是否有误，（请注意：输入直流信号的电器不要把正负极性接错！） 通电检查连接是否可靠，检查各个输出端口，检查分别连接的本安电器工作是否正常。如果工作正常，说明安装是否成功。任何情况下严禁拆装本装置！否则由此举而引起的质量问题我公司不予三保！
6. 故障原因及排除方法
7.工作原理
报警功能：当压力传感器感应到人时，发出“请系好安全带”的语音提示，系好安全带卡扣开关之后，报警声音消失。
8.开箱及检查
装置开箱检查应根据装箱单仔细核对箱内物品的名称、型号规格及数量，如有疑问，请与我公司售后服务部取得联系。
9.运输与贮存
包装好的装置适于公路、铁路、水路、航空运输，运输中要求防雨、防摔砸。装置应贮存在通风良好和不含对产品有害气体的库房内。
10.售后服务
装置自出厂之日起，三个月内如出现非使用不当而引起的质量问题，我公司实行三包，三个月后如出现问题，我公司负责维修，并收取相应的成本费。
11. 随机文件
安全带报警装置 1 套
产品合格证 1 份
使用说明书 1 份
防爆合格证 1 份
安全标志使用证 1 份
附录 A：装置的组成
